การปฏิบัติการสนับสนุนภาคพื้นดินของสนามบินขึ้นอยู่กับการเคลื่อนย้ายยานพาหนะหลายประเภทอย่างประสานงาน ได้แก่ รถบัสรับส่งผู้โดยสาร รถลากจูงเครื่องบิน รถแทรกเตอร์สัมภาระ หน่วยเติมน้ํามัน รถซ่อมบํารุง หน่วยพลังงานภาคพื้นดิน และอุปกรณ์ละลายน้ําแข็ง แต่ละคนทํางานภายในลานจอดที่ใช้ร่วมกันและมีตารางเวลาที่เข้มงวด ซึ่งผู้ปฏิบัติงานต้องการมองเห็นตําแหน่งและการเคลื่อนไหวของยานพาหนะได้อย่างน่าเชื่อถือGNSS RTK สําหรับยานพาหนะสนับสนุนภาคพื้นสนามบินเป็นเทคโนโลยีหนึ่งที่สามารถจัดหาตําแหน่งชั้นนั้นได้ หากมีเงื่อนไขการรับและแก้ไข GNSS ที่เหมาะสม คู่มือนี้ครอบคลุมข้อกําหนดทางวิศวกรรมและวิธีที่ข้อมูลตําแหน่งช่วยให้การประสานงานของกองเรือ
ความท้าทายด้านการวางตําแหน่งและการประสานงานในปฏิบัติการสนับสนุนภาคพื้นสนามบิน
ลานจอดเครื่องบินคือพื้นที่ปฏิบัติการขนาดใหญ่ เปิดโล่ง แต่มีสิ่งกีดขวางอย่างหนัก ลําตัวเครื่องบิน โครงสร้างอาคารผู้โดยสาร สะพานเครื่องบินเจ็ต และยานพาหนะอื่น ๆ สร้างรูปแบบสิ่งกีดขวางที่เปลี่ยนแปลงไปทุกนาที ดังนั้นระบบที่ทํางานบนทางเดินเปิดอาจมีพฤติกรรมแตกต่างจากเครื่องบินลําตัวกว้างที่จอดอยู่
การประสานงานเพิ่มความยากอีกอย่างหนึ่ง การขนส่งผู้โดยสาร สัมภาระ การเติมน้ํามัน และบริการทางเทคนิค ดําเนินการโดยทีมงานที่แตกต่างกัน หากไม่มีภาพตําแหน่งที่แชร์กัน การส่งงานจึงต้องพึ่งพาการโทรวิทยุและการรายงานด้วยมือ ทําให้การยืนยันตําแหน่งและระยะเวลาของงานยาก
เหตุผลที่ GNSS RTK สําหรับยานพาหนะสนับสนุนภาคพื้นสนามบินมีความสําคัญ
การกําหนดตําแหน่งมาตรฐานของ GNSS เพียงพอสําหรับการรู้ว่ายานพาหนะอยู่ที่สนามบินใด การปฏิบัติการลานจอดเครื่องบินตั้งคําถามที่ยากขึ้น: ควรจอดไหน ถนนบริการไหน ฝั่งไหนของเครื่องบิน RTK ปรับปรุงคําตอบโดยผสมผสานการสังเกตการณ์ในเฟสของเรือบรรทุกเครื่องบินกับข้อมูลแก้ไขจากสถานีฐานหรือบริการแก้ไข สนับสนุนการกําหนดตําแหน่งที่แม่นยําพอที่จะวางยานบนแผนที่สนามบินอย่างละเอียดแทนที่จะเป็นแผนที่ถนน
ความแม่นยํานี้ทําให้เวิร์กโฟลว์หลายอย่างใช้งานได้จริง เขตภูมิศาสตร์รอบบูธ ถนนบริการ และโซนหวงห้าม ช่วยให้การบันทึกการเข้าออกโดยอัตโนมัติ แพลตฟอร์มกองยานพาหนะจะได้รับข้อมูลตําแหน่งที่สะอาดขึ้นสําหรับการส่งงาน การวิเคราะห์การใช้งาน และประวัติเส้นทาง และโครงการอัตโนมัติจะได้รับข้อมูลหนึ่งอย่างที่ระบบควบคุมสามารถสร้างขึ้นได้
ทั้งหมดนี้ไม่ใช่เรื่องที่ไม่มีเงื่อนไข ประสิทธิภาพ RTK บนลานจอดขึ้นอยู่กับทัศนวิสัยของดาวเทียม ความพร้อมใช้งานในการแก้ไข การส่งสัญญาณหลายเส้นทางจากโครงสร้างโลหะ การติดตั้งเสาอากาศ ความสามารถของเครื่องรับ และการครอบคลุมพื้นที่ ตัวเลขระดับเซนติเมตรเป็นข้อกําหนดภายใต้เงื่อนไขที่กําหนดไว้ ไม่ใช่การรับประกันสําหรับเครื่องบินทุกลํา
ข้อกําหนดสําคัญสําหรับอาคารผู้โดยสาร GNSS RTK ที่ใช้ในยานพาหนะสนามบิน
การเลือกเทอร์มินัลที่ติดตั้งบนรถจะแคบกว่าการตรวจสอบเครื่องรับสัญญาณทั่วไป ประเด็นเหล่านี้มักเป็นตัวกําหนดว่าการนําไปใช้งานจะได้ผลในทางปฏิบัติหรือไม่
- ประสิทธิภาพการวางตําแหน่ง:ความแม่นยําของแผ่นข้อมูลจะถูกวัดภายใต้เงื่อนไขที่กําหนดไว้; ผลลัพธ์ภาคสนามจะแตกต่างกันไปตามมุมมองท้องฟ้า คุณภาพการแก้ไข และมัลติพาธ
- ความพร้อมใช้งานของสัญญาณ:การทํางานของเครื่องรับเมื่อเครื่องบินหรืออาคารบังส่วนหนึ่งของท้องฟ้า และการติดตามหลายกลุ่มดาวมีวิธีแก้ปัญหาหรือไม่
- ทิศทางและท่าทาง:บางงานจะสนใจว่าอุปกรณ์ชี้ไปทางไหน ไม่ใช่แค่ตําแหน่ง ซึ่งเป็นตัวกําหนดสถาปัตยกรรมเสาอากาศ
- การตรวจจับการเคลื่อนไหว:การรองรับเฉื่อยสามารถเชื่อมกับการหยุดชะงักสั้น ๆ ใกล้แท่น; ขอบเขตของมันควรได้รับการตรวจสอบ ไม่ใช่การสมมติ
- ความเข้ากันได้ทางไฟฟ้า:อุปกรณ์สนับสนุนภาคพื้นดินครอบคลุมระบบ 12 V และ 24 V ดังนั้นระยะการป้อนและการใช้ไฟฟ้าต้องสอดคล้องกับฝูงบิน
- การสื่อสารและอินเทอร์เฟซ:ครอบคลุมเซลลูลาร์ของ Apron, ความเข้ากันได้กับโปรโตคอลกับแพลตฟอร์มที่มีอยู่ และพอร์ตสําหรับอุปกรณ์ต่อพ่วง
- สภาพแวดล้อมและการบํารุงรักษา:ช่วงอุณหภูมิ การปิดซีล การสั่นสะเทือน การติดตั้ง การจัดเก็บในพื้นที่ และการกําหนดค่าระยะไกล ส่งผลต่อต้นทุนตลอดอายุการใช้งาน

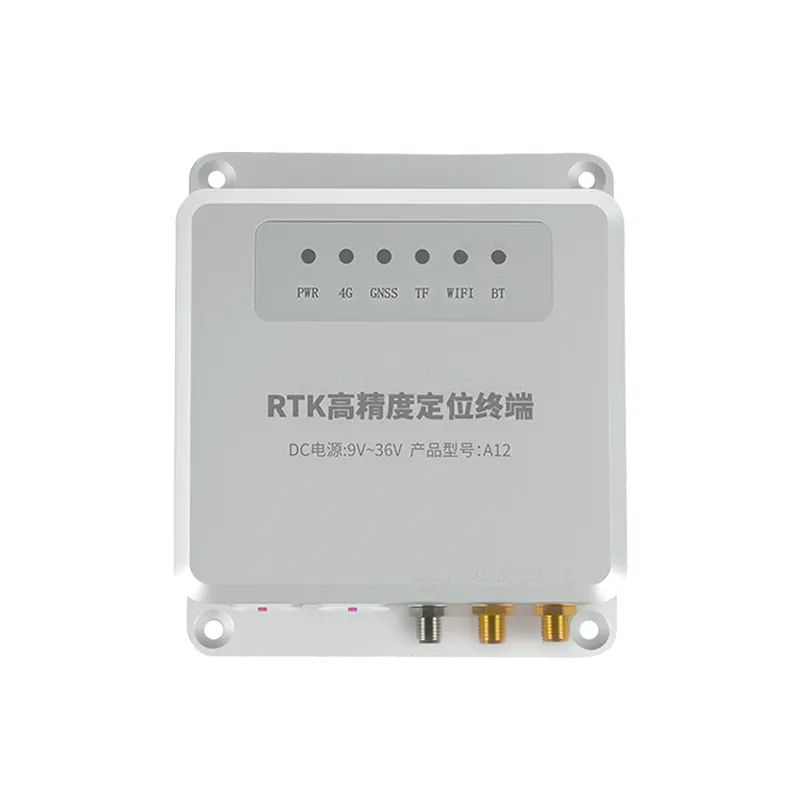

เทอร์มินัลระบุตําแหน่งติดตั้งบนยานพาหนะ JUMPSTAR A12 RTK

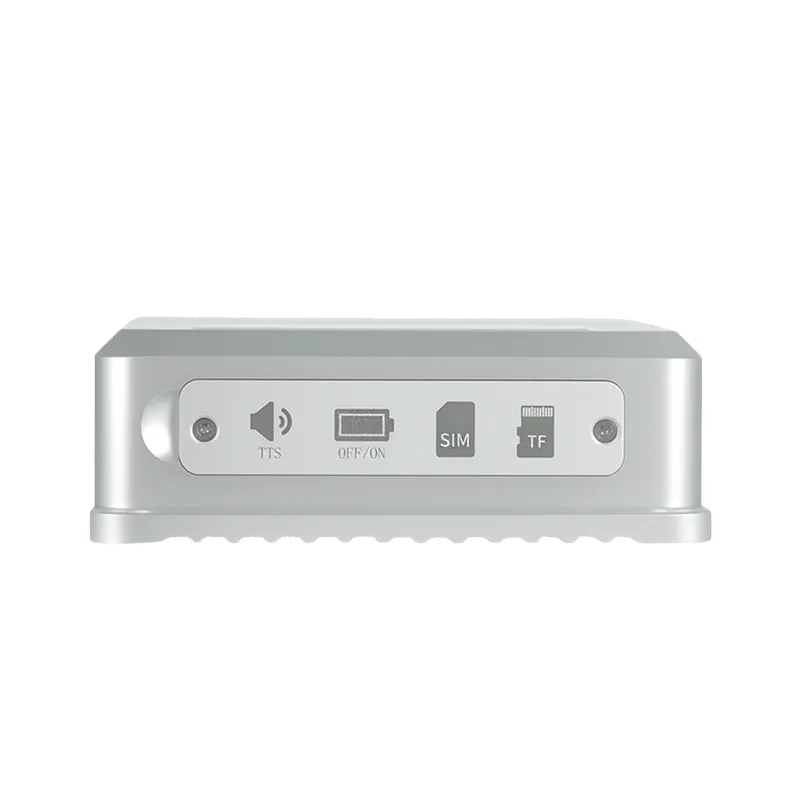

Theเทอร์มินัลระบุตําแหน่งติดตั้งบนยานพาหนะ JUMPSTAR A12 RTKเป็นเทอร์มินัล RTK แบบเต็มย่านความถี่ที่ออกแบบมาสําหรับติดตั้งในรถยนต์ พร้อมช่องใส่การ์ด TF และซิมการ์ด ฟีเจอร์ด้านล่างนี้เป็นสิ่งที่ได้รับการยืนยันในหน้าผลิตภัณฑ์อย่างเป็นทางการ
.png?imageMogr2/format/webp)
.png?imageMogr2/format/webp)
การกําหนดตําแหน่งความแม่นยําสูงสําหรับการปฏิบัติงานของยานพาหนะ
A12 ถูกกําหนดด้วยความแม่นยําแนวนอน RTK 2 ซม. ± 1 ppm โดยใช้โปรโตคอล NTRIP และข้อมูลเชิงอนุพันธ์ RTCM 3.0–3.3 มันติดตาม GPS, BDS-2/3, GLONASS, Galileo และ QZSS ในทุกย่านความถี่ โดยมีอัตราอัปเดตที่ปรับแต่งได้ 1–10 Hz ซึ่งเพียงพอที่จะส่งแผนที่สนามบินอย่างละเอียดได้อย่างต่อเนื่อง
ความสามารถในการนําทาง การเคลื่อนไหว และท่าทาง
การกําหนดค่าแบบเสาอากาศคู่จะส่งออกทิศทางและระยะพิง โดยระบุเป็น (0.15/R)° และ (0.25/R)° โดยที่ R คือความยาวพื้นฐานเป็นเมตร ความแม่นยําในการนําทิศทางจึงดีขึ้นเมื่อระยะห่างของเสาอากาศเพิ่มขึ้น ซึ่งทําให้รูปทรงของการติดตั้งอยู่ในงบประมาณความแม่นยํา IMU แบบบูรณาการถูกกําหนดให้สามารถรักษาตําแหน่งระดับเซนติเมตรได้เป็นเวลา 3 วินาที และตําแหน่งระดับเมตรเป็นเวลา 10 วินาทีหลังจากสัญญาณ GNSS สูญเสีย — เป็นสะพานสําหรับช่วงเวลาสั้น ๆ ที่ไม่สามารถใช้แทนการรับสัญญาณดาวเทียมได้
การบูรณาการติดตั้งบนยานพาหนะ

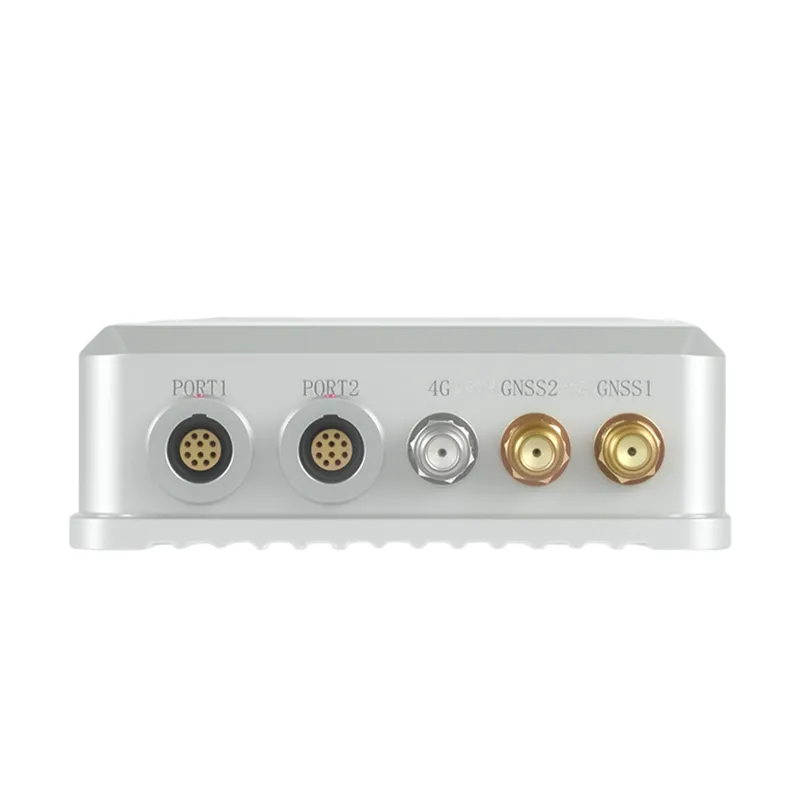

ฟีเจอร์การบูรณาการที่เผยแพร่ ได้แก่ อินพุต DC 9–36 V สําหรับระบบไฟฟ้าของยานยนต์เบาและหนัก กระแสไฟฟ้าทํางาน ≤300 mA ที่ 12 V และแบตเตอรี่สํารอง 3.7 V / 350 mAh ที่ให้เวลาทํางานอย่างน้อย 10 นาทีหลังจากไฟดับในรถยนต์ การสื่อสารเป็น 4G Cat.1 พร้อม TCP และ UDP, โปรโตคอล JT/T 808-2013 และการส่งข้อมูลแบบ dual-IP ตัวเรือนอะลูมิเนียมอัลลอยด์ได้รับการรับรองมาตรฐาน IP66 สําหรับอุณหภูมิ −20 °C ถึง +75 °C การขยายครอบคลุม CAN, RS232, TTS และ GPIO พร้อมการกําหนดค่า SMS หรือแพลตฟอร์ม และการอัปเกรด FOTA
การสนับสนุนการจัดการกองยานพาหนะและระบบปฏิบัติการ
A12 ให้ข้อมูลตําแหน่ง ทิศทาง เวลา และข้อมูลรอบข้างผ่านการเชื่อมต่อเซลลูลาร์ ตรรกะการส่งงาน กฎเขตภูมิศาสตร์ การรายงาน และการปรับแต่งจะอยู่ในแพลตฟอร์มการจัดการกองยานพาหนะ ไม่ใช่ในเทอร์มินัล
| หน้าที่ | เทอร์มินัลการวางตําแหน่ง | แพลตฟอร์มการจัดการกองยานพาหนะ |
|---|---|---|
| ข้อมูลตําแหน่ง ทิศทาง และเวลา | จัดหา | บริโภค |
| คํานิยามและกฎเกณฑ์ของเขตพื้นที่จํากัด | ไม่ได้กําหนดไว้ที่นี่ | กําหนดค่าและประเมินผลแล้ว |
| การตัดสินใจส่งเรือ | ไม่ได้ดําเนินการ | การแสดง |
| บันทึกประวัติศาสตร์และการรายงาน | การบันทึกและอัปโหลดในเครื่อง | การเก็บถาวรและวิเคราะห์ระยะยาว |
การใช้งานยานพาหนะสนับสนุนภาคพื้นสนามบินที่เป็นไปได้
หมวดหมู่ด้านล่างอธิบายว่าตําแหน่งที่แม่นยํามีความสําคัญทางเทคนิคหรือไม่ ไม่ใช่บันทึกการประจําการเฉพาะ
รถรับส่งผู้โดยสารและบริการ
รถรับส่งวิ่งเส้นทางซ้ําระหว่างเทอร์มินัลและจุดจอดระยะไกล ข้อมูลตําแหน่งช่วยให้แพลตฟอร์มการส่งงานเปรียบเทียบตําแหน่งจริงกับตําแหน่งที่กําหนดไว้ และสนับสนุนการติดตามความก้าวหน้า
ยานพาหนะลากจูงและยานพาหนะภาคพื้นดิน
การลากจูงและการผลักกลับเกี่ยวข้องกับการเคลื่อนที่อย่างแม่นยําและช้าใกล้เครื่องบิน โดยมีบันทึกตําแหน่งที่สนับสนุนการบันทึกและการแสดงผลในกระบวนการทํางาน A12 ไม่ได้รับการรับรองเป็นระบบความปลอดภัยในการลากจูงเครื่องบิน; การใช้งานที่เกี่ยวข้องกับความปลอดภัยอยู่ภายใต้การอนุมัติของผู้ประกอบการเอง
รถสนับสนุนสัมภาระและสินค้า
รถแทรกเตอร์สัมภาระและรถขนส่งสินค้าเคลื่อนที่อย่างต่อเนื่องระหว่างอาคารผู้โดยสาร จุดจอดรถ และพื้นที่บริการ การติดตามจะแสดงเวลาการพักและตําแหน่งอุปกรณ์ที่มีเมื่อมอบหมายงาน
รถซ่อมบํารุงและบริการสนามบิน
หน่วยพลังงานภาคพื้นดิน เติมเชื้อเพลิง การละลายน้ําแข็ง และการบํารุงรักษาทํางานตามตารางเวลาของตนเองในแต่ละพื้นที่ที่กระจายอยู่ ข้อมูลตําแหน่งสนับสนุนการจัดการเส้นทาง การมองเห็นการตอบสนอง และบันทึกการครอบคลุมพื้นที่โดยอัตโนมัติ
ระบบอัตโนมัติในอนาคตและการปฏิบัติการภาคพื้นดินอัตโนมัติ
ข้อมูลตําแหน่งที่เชื่อถือได้เป็นหนึ่งในองค์ประกอบของสถาปัตยกรรมระบบอัตโนมัติ และแทบจะไม่ใช่ส่วนจํากัด การดําเนินงานอัตโนมัติบนลานจอดยังขึ้นอยู่กับการควบคุมยานพาหนะ การตรวจจับสิ่งกีดขวาง ระบบล็อกความปลอดภัย การทําแผนที่ไซต์ การสื่อสาร ซอฟต์แวร์ประยุกต์ และการตรวจสอบความถูกต้องในการดําเนินงาน A12 เป็นเทอร์มินัลสําหรับการกําหนดตําแหน่ง ไม่ใช่ระบบขับเคลื่อนอัตโนมัติ
วิธีที่ GNSS RTK สามารถสนับสนุนการประสานงานฝูงบินของสนามบิน
ข้อมูลตําแหน่งสามารถเป็นข้อมูลสําคัญสําหรับระบบการจัดการกองยานพาหนะที่กว้างขึ้น การมองเห็นตําแหน่งช่วยให้ผู้ควบคุมได้รับภาพรวมของกองยานพาหนะปัจจุบัน; การบันทึกการครอบครองของแท่น การเข้าโซน และการจํากัดการเข้าถึงโดยอัตโนมัติ; ประวัติเส้นทางรองรับการตรวจสอบเวลาการกลับมาทํางาน; การวิเคราะห์การส่งออกและการใช้งานเปรียบเทียบระหว่างการวางแผนกับการเคลื่อนย้ายจริง
ผลลัพธ์ทางธุรกิจมาจากระบบทั้งหมด: ตรรกะซอฟต์แวร์ ขั้นตอน และสภาพแวดล้อมการติดตั้งทั้งหมดมีส่วนร่วม และเทอร์มินัลให้ข้อมูลแทนผลลัพธ์
ผู้ซื้อควรตรวจสอบอะไรบ้างก่อนเลือกเทอร์มินัล GNSS RTK?
ตรวจสอบสิ่งต่อไปนี้กับผู้จัดหา แทนที่จะสมมติจากชื่อสินค้า
- ข้อกําหนด:ความแม่นยําที่ต้องการ แหล่งแก้ไข และความพร้อมใช้งานในสถานที่ รวมถึงกลุ่มดาวและแถบความถี่ที่โครงการต้องการ
- เสาอากาศและท่าทาง:ความเข้ากันได้ของเสาอากาศ ตําแหน่งการติดตั้งและความยาวฐาน รวมถึงความต้องการเอาต์พุตจากทิศทางจริงหรือไม่
- การตรวจจับ:ว่าจําเป็นต้องใช้แรงเฉื่อยหรือไม่ และพฤติกรรมที่คาดหวังในช่วงสัญญาณหยุดชะงัก
- การติดตั้งไฟฟ้า:ช่วงแรงดันไฟฟ้าของรถยนต์, กระแสไฟฟ้าที่ใช้, พฤติกรรมพลังงานสํารอง และสภาพแวดล้อมทางไฟฟ้า
- การเชื่อมต่อและอินเทอร์เฟซ:การครอบคลุมเครือข่าย โปรโตคอลการส่งข้อมูล พอร์ตภายนอก การจัดเก็บข้อมูล และการจัดการระยะไกล
- สิ่งแวดล้อมและวงจรชีวิต:ระดับการป้องกัน, ช่วงอุณหภูมิ, รองรับแพลตฟอร์ม, การสนับสนุน และความต่อเนื่องของการจ่ายไฟ
- การทดสอบนําร่อง:การทดลองใช้รถตัวแทนในพื้นที่ลานจอดตัวแทนก่อนการเปิดตัวทั่วทั้งฝูงรถ
ข้อควรพิจารณาในการติดตั้งแอปพลิเคชัน GNSS RTK สนามบิน
การติดตั้งคือจุดเริ่มต้นของโครงการ deploy ไม่ใช่ทั้งหมด ตําแหน่งเสาอากาศเป็นตัวกําหนดว่าตัวรับจะเห็นท้องฟ้ามากแค่ไหนและมัลติพาธไปถึงมากน้อยแค่ไหน ซึ่งในรถที่มีโครงสร้างโลหะขนาดใหญ่มักเป็นการตัดสินใจที่มีอิทธิพลมากที่สุด ควรตรวจสอบความครอบคลุมของการแก้ไข ความหน่วง และสัญญาณเซลลูลาร์บนเวที (apron) ทั่วทั้งพื้นที่ปฏิบัติการ ไม่ใช่แค่ที่ฐานซ่อมบํารุงเท่านั้น
การติดตั้งยังต้องการการบูรณาการระบบไฟฟ้า การติดตั้งอย่างปลอดภัย การเข้าถึงบริการ การทดสอบภาคสนามในพื้นที่ตัวแทน การบูรณาการกับแพลตฟอร์มกองเรือที่มีอยู่ และการตรวจสอบความปลอดภัยกับทีมสนามบินที่เกี่ยวข้อง สนามบินมักจะใช้กฎเฉพาะสถานที่กับอุปกรณ์และการทดสอบของยานพาหนะ ดังนั้นการประสานงานกับฝ่ายปฏิบัติการตั้งแต่เนิ่น ๆ จึงถูกกว่าการปรับตัวช้า
ทําไมต้องร่วมงานกับ JUMPSTAR สําหรับโซลูชันการระบุตําแหน่ง GNSS?
JUMPSTAR พัฒนาฮาร์ดแวร์ GNSS ครอบคลุมโมดูล บอร์ด เสาอากาศ และเทอร์มินัลที่โครงการกําหนดตําแหน่งยานพาหนะต้องการ รวมถึงโมดูล GNSS, บอร์ด GNSS OEM, เสาอากาศ GNSS, เครื่องรับและระบบ RTKเทอร์มินัลติดตามและเทเลเมติกส์และชุดประเมินผล ตัวเลือกเสาอากาศประกอบด้วยเสาอากาศยานและยานพาหนะซึ่งมีความสําคัญเพราะการเลือกและวางเสาอากาศมีบทบาทสําคัญในการกําหนดตําแหน่งในการติดตั้งรถยนต์
สําหรับโครงการ OEM และการบูรณาการ การสนทนาที่มีประโยชน์คือเรื่องข้อกําหนด: ความต้องการความแม่นยําที่แอปพลิเคชันต้องการ แหล่งแก้ไขที่จะใช้ วิธีการใช้ข้อมูลทัศนคติ และอินเทอร์เฟซที่แพลตฟอร์มเดิมคาดหวัง
บทสรุป
การปฏิบัติการสนับสนุนภาคพื้นสนามบินประกอบด้วยพื้นที่ขนาดใหญ่ที่มีสิ่งกีดขวางและยานพาหนะหลากหลายประเภทและทีมส่งสัญญาณหลายทีม ซึ่งทําให้ข้อมูลตําแหน่งที่แม่นยําทั้งมีประโยชน์และยากต่อการได้มา GNSS RTK สําหรับยานพาหนะสนับสนุนภาคพื้นสนามบินสามารถให้ข้อมูลนี้เมื่อเงื่อนไขการรับและแก้ไขเอื้ออํานวย และเทอร์มินัลอย่าง A12 ให้ฮาร์ดแวร์ด้านยานพาหนะ รวมถึงทิศทาง ทิศทาง และการสนับสนุนเฉื่อยระยะสั้น
ผลลัพธ์ยังคงขึ้นอยู่กับการติดตั้งเสาอากาศ ความพร้อมใช้งานในการแก้ไข การบูรณาการ และการทดสอบภาคสนาม ข้อมูลตําแหน่งเป็นส่วนหนึ่งของระบบปฏิบัติการที่สมบูรณ์ และแพลตฟอร์มและขั้นตอนของกองยานพาหนะจะเป็นตัวกําหนดผลลัพธ์ทางธุรกิจ ทีมที่ประเมินเทคโนโลยีนี้สามารถตรวจสอบข้อกําหนด A12 หรือติดต่อ JUMPSTAR เพื่อพูดคุยเกี่ยวกับความต้องการของตน
